UVE Otomatik Scratch & Cross-Cut Test Cihazı

Otomatik Çizilme, Kesme ve Kaplama Yapışma Test Sistemi

UVE Otomatik Scratch & Cross-Cut Test Cihazı, boya, vernik, plastik ve diğer yüzey kaplamalarının çizilme ve kesilme davranışının değerlendirilmesi ile kaplama-yüzey yapışma performansının kontrol edilmesi amacıyla geliştirilmiş, servo kontrollü ve bilgisayar destekli otomatik yüzey test cihazıdır.

Cihaz; tekli çizik, paralel çizikler ve numunenin kontrollü olarak döndürülmesiyle oluşturulan Cross-Cut / Grid-Cut testlerini otomatik olarak gerçekleştirebilir.

UVESOFT yazılımı sayesinde test parametreleri tanımlanabilir, test prosedürleri otomatik olarak uygulanabilir ve test sonuçları kayıt altına alınabilir.

Öne Çıkan Özellikler

• • Servo motor kontrollü otomatik test hareketi
  • Otomatik Cross-Cut / Grid-Cut testi
  • Çizilme ve kesme testleri
  • Ayarlanabilir test kuvveti
  • Programlanabilir çizme/kesme hızı
  • Programlanabilir test mesafesi
  • Ayarlanabilir çizgi aralığı
  • Tek yönlü veya çift yönlü test hareketi

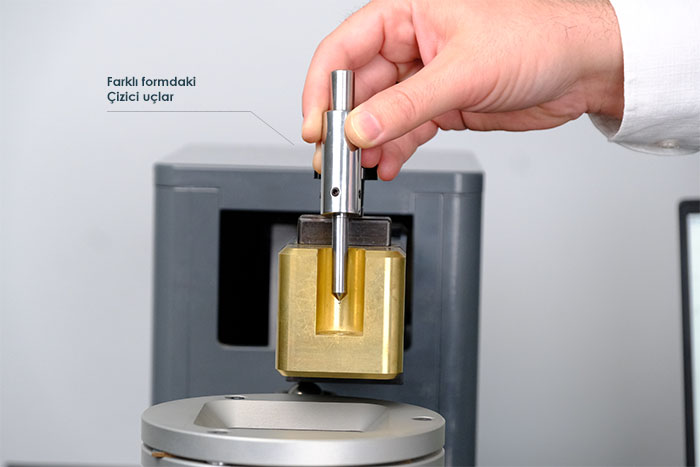

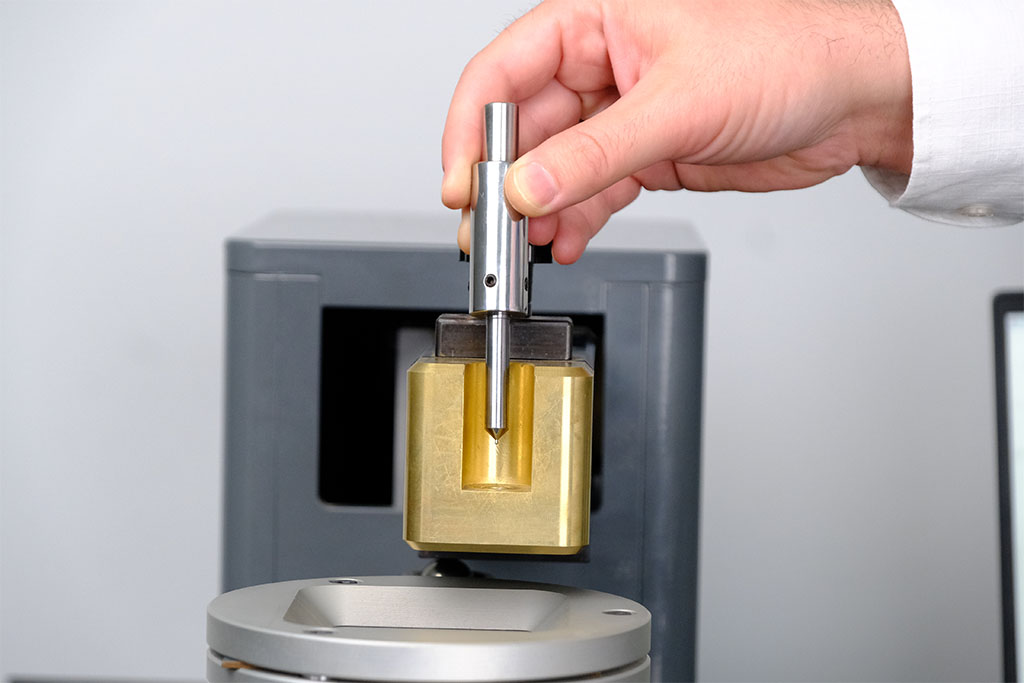

  • Değiştirilebilir test uçları ve kesiciler
  • Farklı test desenlerinin uygulanabilmesi

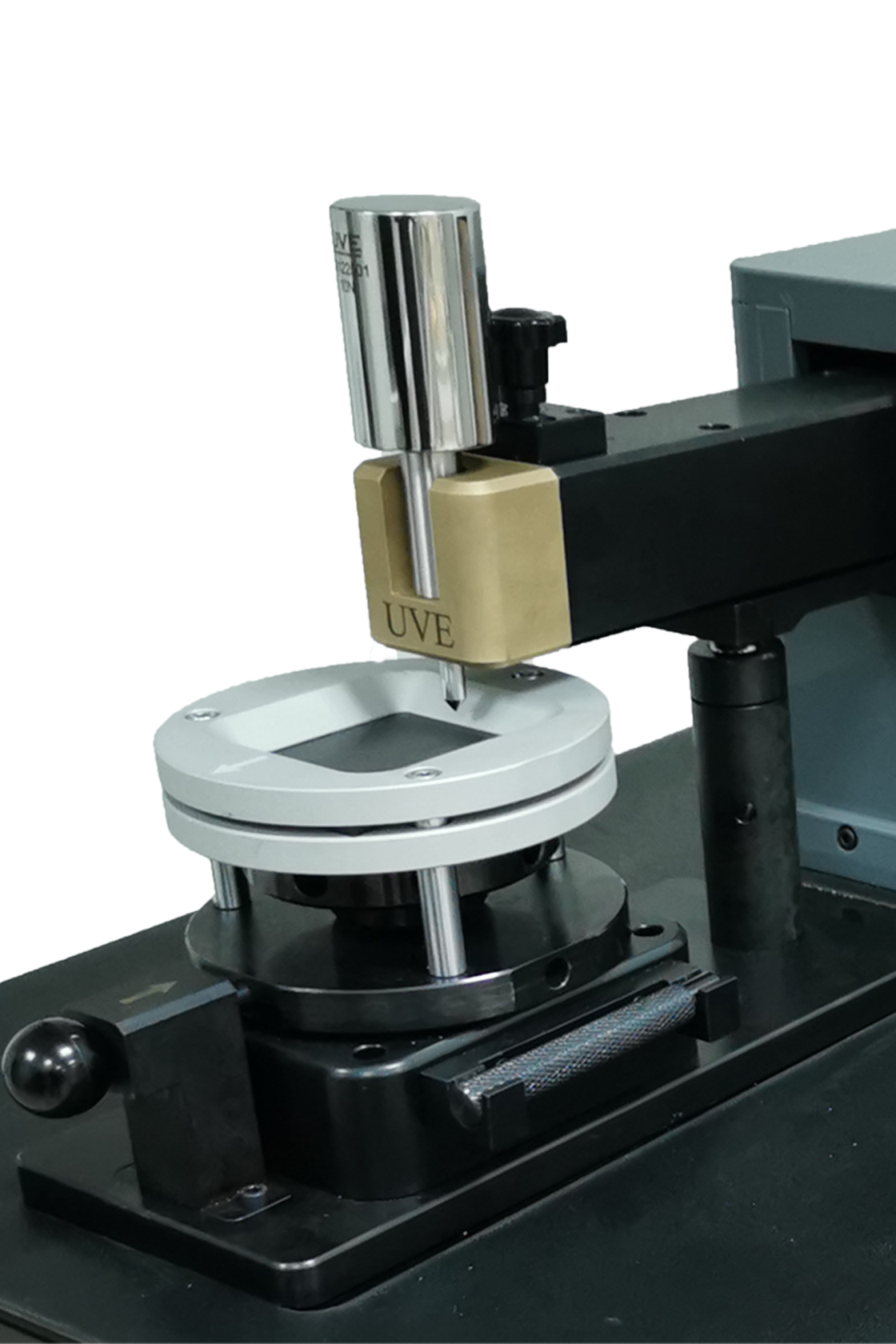

  • Hızlı numune sabitleme sistemi
  • Bilgisayar kontrollü UVESOFT yazılımı
  • Test parametrelerinin kaydedilmesi
  • Tekrarlanabilir test prosedürleri
  • Yerli üretim UVE teknolojisi

    ---

    UVE Otomatik Scratch Test Cihazı Nasıl Çalışır?

    Test numunesi cihazın test tablasına sabitlenir ve uygulanacak test prosedürü UVESOFT yazılımı üzerinden seçilir.

    Operatör tarafından;

    • test kuvveti,
    • çizme/kesme hızı,
    • test mesafesi,
    • çizgi aralığı,
    • çizgi sayısı,
    • test yönü
    • Uygulanacak test deseni

    belirlenir.

    Test başlatıldığında servo kontrollü hareket sistemi, test ucunu numune yüzeyinde tanımlanan parametrelere göre hareket ettirir.

    Bu sayede manuel testlerde oluşabilecek kuvvet, hız, hareket mesafesi ve operatör kaynaklı farklılıklar azaltılarak daha tekrarlanabilir test sonuçları elde edilir.

    Cross-Cut Testi

    Cross-Cut testi; boya, vernik ve diğer kaplama sistemlerinin altlık yüzeye olan yapışma performansının değerlendirilmesinde kullanılan yaygın bir test yöntemidir.

    Test sırasında kaplama yüzeyinde birbirini kesen paralel çizgiler oluşturularak bir kare/grid yapısı meydana getirilir. Oluşturulan kesik alan daha sonra ilgili test standardında belirtilen değerlendirme yöntemiyle incelenir.

    UVE Otomatik Cross-Cut Test Cihazı, bu işlemi kontrollü test parametreleri ile otomatik olarak gerçekleştirerek seri kalite kontrol uygulamalarında operatöre bağımlılığı azaltır.

    Not: Cross-Cut testi doğrudan bir “yüzey sertliği ölçümü” değildir. Testin temel kullanım alanlarından biri kaplama yapışma performansının değerlendirilmesidir.

    ---



    ---

    Scratch Test – Çizilme Testi

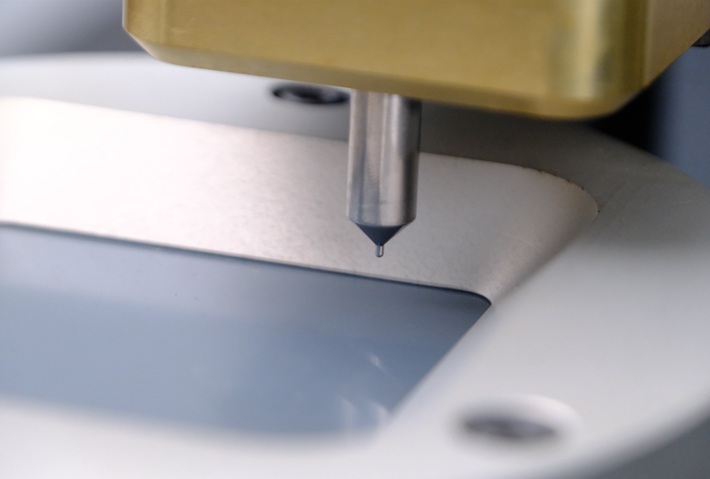

    UVE cihazı, uygun test aparatı ve test ucuyla yüzeylerin çizilme davranışının değerlendirilmesine de olanak sağlar.

    Çizilme testlerinde;

    • uygulanan kuvvet,
    • çizme hızı,
    • çizme mesafesi,
    • test ucu geometrisi
    • ve test yönü

    gibi parametreler test prosedürüne göre belirlenebilir.

    Bu özellik sayesinde cihaz yalnızca standart Cross-Cut uygulamalarında değil, özel Ar-Ge ve kalite kontrol testlerinde de kullanılabilir.

    ---

    Otomatik Test Kontrolü

    UVE otomatik test sistemi, test hareketlerini servo motor teknolojisi ile kontrol eder.

    Test sırasında numunenin hareketi ve test ucunun ilerleme hareketi programlanan test prosedürüne göre gerçekleştirilir.

    Bu yapı;

    Standartlaştırılmış Test → Daha Az Operatör Etkisi → Tekrarlanabilir Sonuçlar

    sağlamaya yardımcı olur.

    Özellikle aynı testin çok sayıda numune üzerinde tekrarlandığı kalite kontrol ve üretim laboratuvarlarında önemli avantaj sağlar.



    ---

    UVESOFT Test Yazılımı

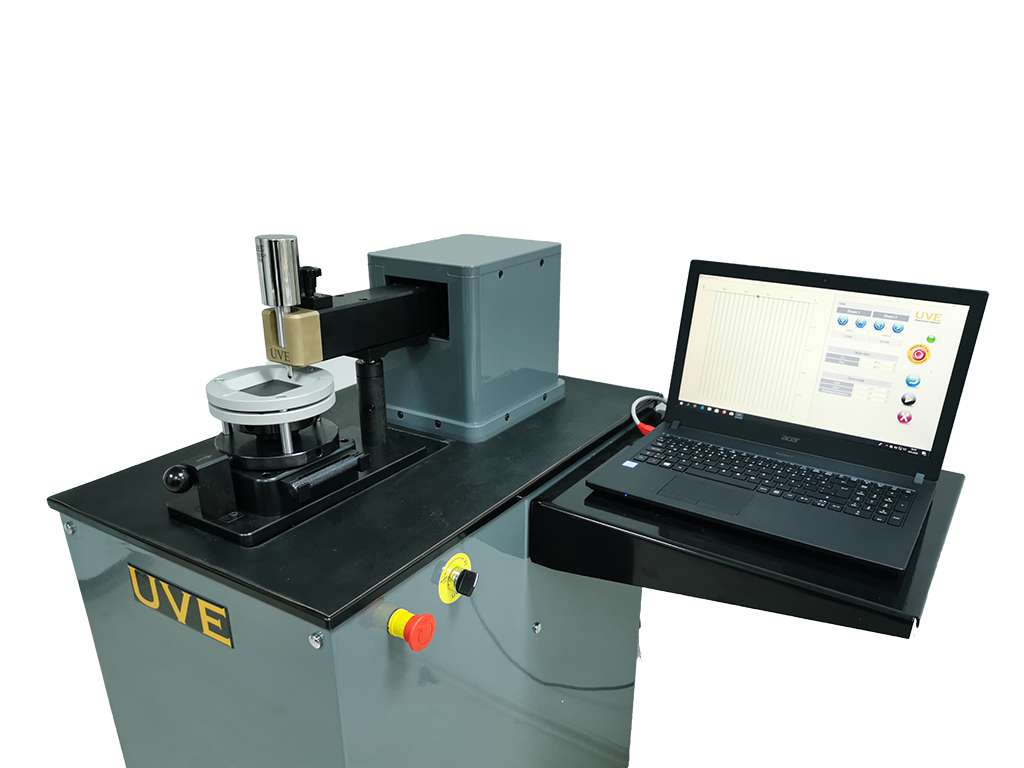

    UVE Otomatik Scratch & Cross-Cut Test Cihazı, bilgisayar tabanlı UVESOFT yazılımı ile kontrol edilebilir.

    Yazılım üzerinden test prosedürüne bağlı olarak test parametreleri tanımlanabilir ve test işlemi otomatik olarak yürütülebilir.

    Yazılım Fonksiyonları

    • Test parametrelerinin tanımlanması
    • Test hızının ayarlanması
    • Test mesafesinin belirlenmesi
    • Çizgi aralığının belirlenmesi
    • Test deseninin seçilmesi
    • Test hareketlerinin programlanması
    • Test sonuçlarının kayıt edilmesi
    • Test raporlarının oluşturulması
    • Test prosedürlerinin tekrar kullanılabilmesi

    ---

    Farklı Test Desenleri

    UVE sistemi, uygulamaya ve test standardına göre farklı test desenlerinin oluşturulmasına olanak sağlayacak şekilde tasarlanmıştır.

    Tekli Çizik

    Yüzey üzerinde tek bir kontrollü çizik oluşturulur.

    Paralel Çizikler

    Belirlenen çizgi aralığı ve test mesafesine göre birden fazla paralel çizgi oluşturulur.

    Cross-Cut / Grid-Cut

    İlk çizgi setinin ardından numune veya test kafası kontrollü olarak 90° yönlendirilerek ikinci çizgi seti oluşturulur.

    Böylece kaplama yüzeyinde standart değerlendirmeye uygun grid/cross-cut deseni elde edilir.

    ---

    Test Kuvveti ve Test Parametreleri

    Test kuvveti ve diğer test parametreleri, kullanılan test aparatı ve uygulanacak prosedüre göre ayarlanabilir.

    Bu yapı sayesinde cihaz;

    • düşük kuvvetli hassas yüzey testlerinden,
    • daha yüksek kuvvet gerektiren çizilme/kesme testlerine

    kadar farklı uygulamalara uyarlanabilir.

    Uygulanabilir maksimum test kuvveti ve test parametreleri kullanılan model ve test aparatına göre belirlenir.

    ---

    Kullanım Alanları

    Otomotiv Sektörü

    • Otomotiv boya sistemleri
    • Plastik iç ve dış trim parçaları
    • Boyanmış plastik parçalar
    • Metal komponentler
    • Dekoratif yüzeyler
    • Yüzey kaplamaları

    Boya ve Kaplama Endüstrisi

    • Endüstriyel boyalar
    • Toz boyalar
    • Vernikler
    • Koruyucu kaplamalar
    • Dekoratif kaplamalar
    • Metal kaplamalar

    Plastik Endüstrisi

    • Plastik enjeksiyon parçaları
    • Boyanmış plastikler
    • Dekoratif plastik yüzeyler
    • Otomotiv plastikleri
    • Kaplamalı plastik komponentler

    Kalite Kontrol ve Ar-Ge Laboratuvarları

    • Giriş kalite kontrolü
    • Üretim kalite kontrolü
    • Kaplama proses kontrolü
    • Yeni kaplama geliştirme
    • Ar-Ge testleri
    • Seri üretim karşılaştırma testleri

    ---

    Uygulanabilecek Standartlar

    Cihazın konfigürasyonuna ve kullanılan test aparatına bağlı olarak ilgili standartlara uygun test prosedürleri uygulanabilir.

    Özellikle Cross-Cut / Grid-Cut uygulamalarında:

    • EN ISO 2409 – Boya ve vernikler – Çapraz kesme testi
    • ASTM D3359 – Kaplamaların yapışmasının değerlendirilmesi
    • JIS K 5600-5-6 – Kaplamaların yapışma özelliklerinin değerlendirilmesi

    Özel uygulamalarda ilgili müşteri, otomotiv üreticisi veya kurum prosedürlerine göre test programları oluşturulabilir.

Teknik Özellikler

Neden UVE?

Yerli Üretim

UVE Otomatik Scratch & Cross-Cut Test Cihazı, Türkiye'de UVE mühendislik altyapısı ile tasarlanmakta ve üretilmektedir.

Otomatik Test

Test hareketlerinin otomatik olarak gerçekleştirilmesi, operatör kaynaklı farklılıkların azaltılmasına yardımcı olur.

Servo Kontrollü Sistem

Servo motor teknolojisi sayesinde test hareketleri kontrollü ve tekrarlanabilir şekilde gerçekleştirilir.

Esnek Test Yapısı

Değiştirilebilir test uçları ve programlanabilir test parametreleri sayesinde cihaz farklı yüzey testlerine uyarlanabilir.

UVESOFT

UVE'nin kendi yazılım altyapısı ile test parametreleri yönetilebilir, testler kayıt altına alınabilir ve raporlama yapılabilir.

Özel Testlere Uygun Tasarım

Standart testlerin yanında müşteri ve Ar-Ge ihtiyaçlarına göre özel test prosedürlerinin oluşturulmasına olanak sağlar.

UVE Otomatik Scratch & Cross-Cut Test Cihazı

Kaplama yapışması, çizilme direnci ve yüzey performansının kontrollü ve tekrarlanabilir şekilde değerlendirilmesi için otomatik test çözümü.

UVE – Yerli Üretim Test ve Ölçüm Teknolojileri

Teknik bilgi ve teklif için bizimle iletişime geçin.
