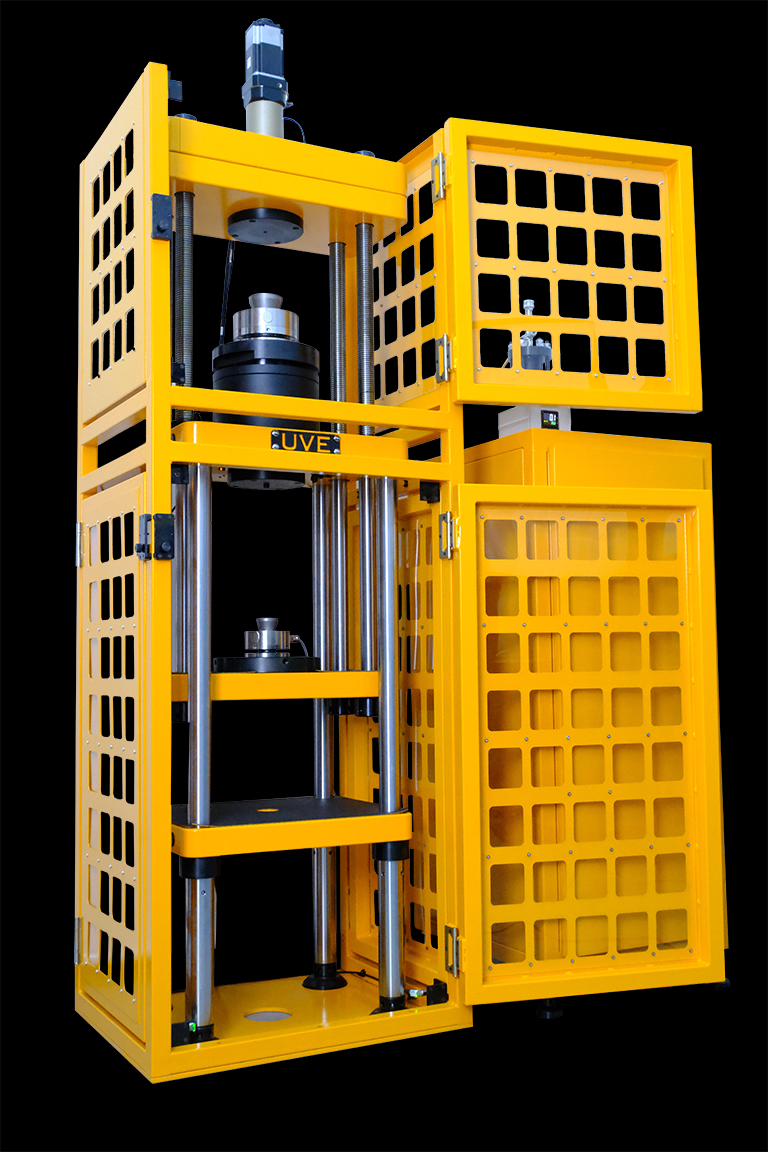

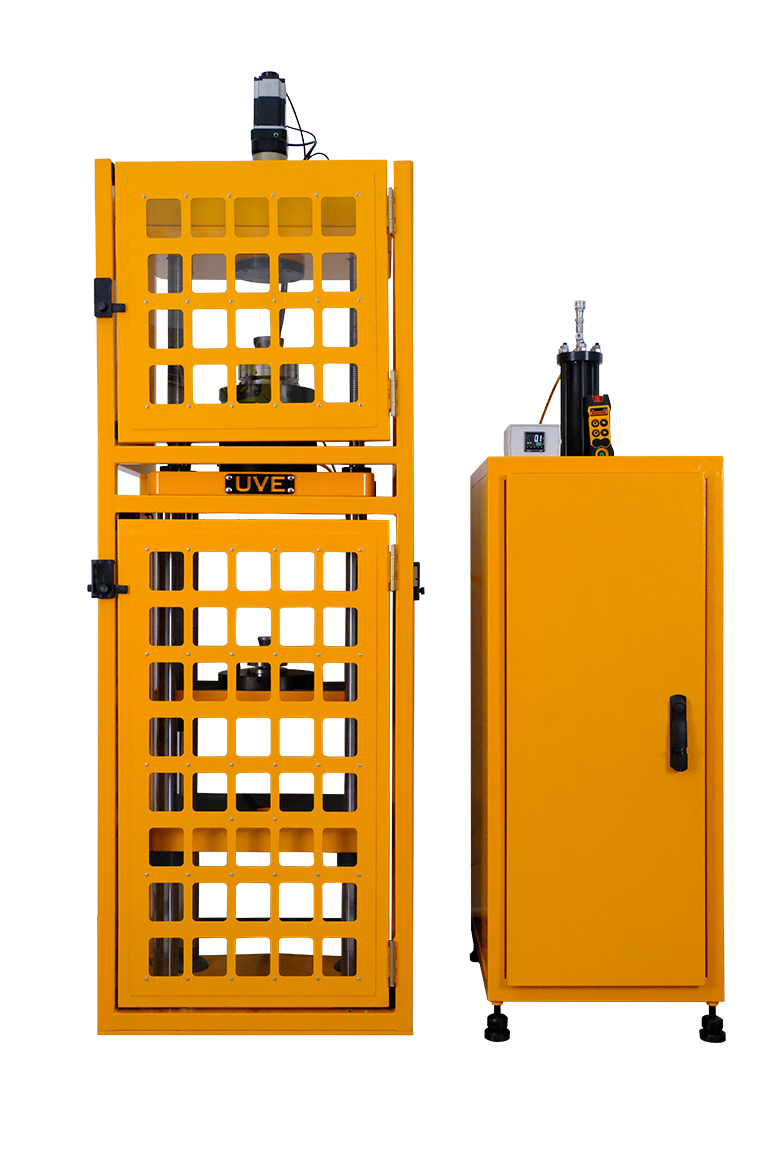

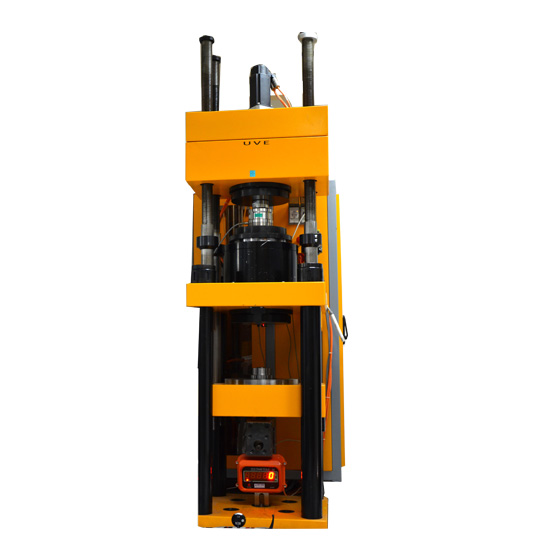

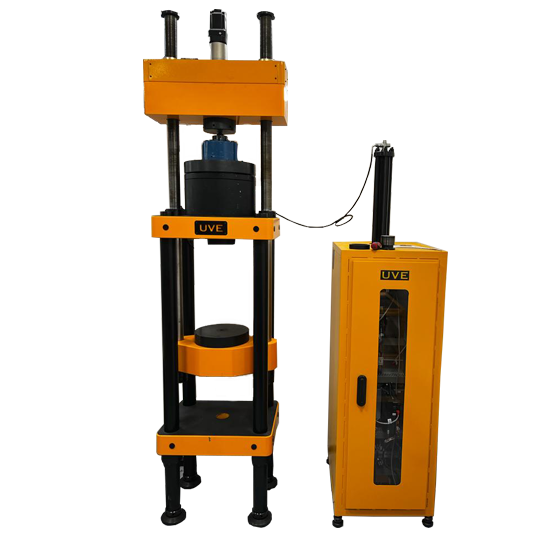

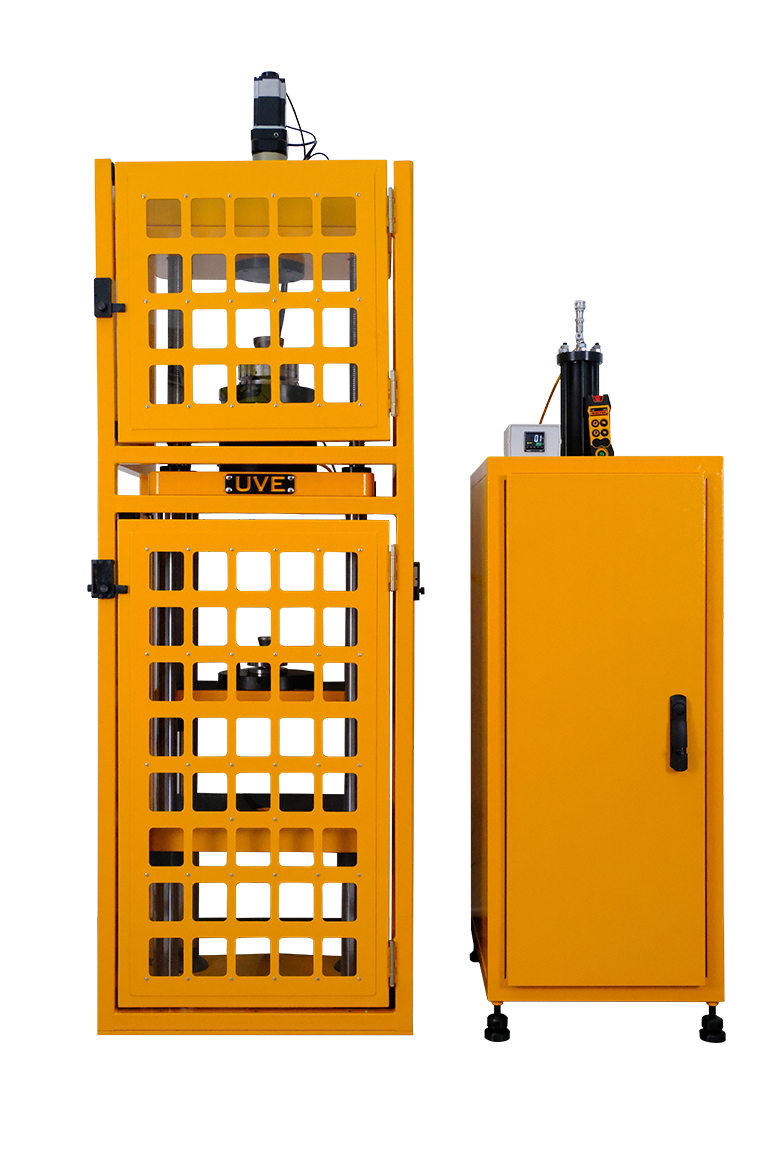

UVE Hidrolik Kuvvet Kalibrasyon Makinaları

Hidrolik Kuvvet Kalibrasyon makinesi ve otomasyon sistemi, yük hücreleri (loadcell), dinamometreler, vinç kantarları, kuvvet halkaları vb. gibi kuvvet ölçme cihazlarının hassas ve doğru olarak kalibrasyonunu yapmak için geliştirilmiş, manuel veya otomatik olarak kullanılabilen sistemlerdir.

Sistem; makine gövdesi, 2 adet hidrolik piston, otomasyon panosu, yazılım, bilgisayar ve bağlantı parçalarından oluşmaktadır.

YÜKSEK HASSASİYET

Yerli Üretim , Yüksek Hassasiyet ve Tekrarlanabilirlik

ISO 376 / ASTM / DAKKS STANDARTLARINA UYGUN KALİBRASYON

Uluslararası standartlada kalibrasyon

UVESOFT YAZILIM İLE KOLAY KALİBRASYON

Kolay prosedür oluşturma, raporlama, otomatik pik nokta alma, değiştirilebilir hız.

DAHİLİ LOADCELL İNDİKATÖRÜ

UVESOFT üzerinde dahili anlık okuma

10MN'A KADAR ÇEKME VE BASMA YÖNÜNDE LOADCELL KALİBRASYON KAPASİTESİ

Geniş kapasite aralığı , otomatik referans sensör tanıma

Avantajlarımız

Operatörün ASTM E74 veya ISO 376 standartlarına uygun olarak kalibrasyonunu gerçekleştirirken data toplama işlemini manuel yazma yerine, sistem otomatik olarak kayıt altına alır.

Operatörün kalibrasyon esnasında makine başında beklemesine gerek kalmamıştır. Dönümsel test adımları haricinde, kalibrasyon sırasında makinanın başında bekleme zorunluluğu yoktur.

Analog sinyal çıkışı olmayan ve haberleşme arayüzü bulunmayan cihazların kalibrasyonlarında, sisteme entegre kamera ile anlık datalar operatörden bağımsız otomatik olarak kaydedilir.

Ölçüm sonuçlarının yazılım database de kayıt altına alınması ile , daha önceki test data sonuçlarına ulaşılabilmektedir.

Sistem excel formatında düzenlenen kalibrasyon şablonunun, ilgili sütunlarına toplanan dataları otomatik olarak atmaya müsaade eder. Kalibrasyon standartlarından bağımsız farklı olarak ,özel tip şablonlara da veri kaydedilebilir.

Ölçüm verilerinin sertifikaya dönüşme süresi kısadır. Şablonda toplanan dataların doğrudan sertifikaya dönüşmesine olanak sağlanır.

Harici bir referans kuvvet göstergesine gerek kalmadan, referans yük hücresinden alınan analog sinyalin kuvvet çevriminin 3 derece bir polinom denklemiyle doğrudan gerçekleştirebilmektedir.

Değişen kalibrasyon metotlarına göre kullanıcı yeni prosedür oluşturabilir ve üretici firmaya ihtiyaç duymadan metot değişikliğine uygun prosedürü kolayca hazırlayabilir.

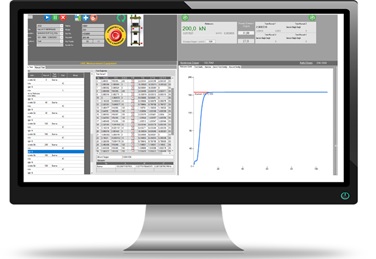

Yazılım

Yazılım, sistemin otomatik ve manuel olarak kullanılabilmesine olanak tanır.

Sistem, referans kuvvet ölçme cihazının çıktılarını tanımlanan gösterge cihazından otomatik olarak alır.

Yazılım ASTM E74 ve ISO 376 standardına uygun olarak kuvvet ölçme cihazlarının kalibrasyon prosedürünü otomatik olarak gerçekleştirir. Sadece, kalibrasyon esnasında kalibrasyon prosedürü gereği yük hücresinin kendi ekseni etrafında döndürülmesi işlemi operatör tarafından yapılmaktadır.

Standartlardaki değişim veya farklı bir kalibrasyon prosedürü için operatör yeni bir prosedürü kolaylıkla oluşturabilir.

Sistem, PC ile ethernet üzerinden ve gösterge ünitesi ile de seri port veya uygun haberleşme portundan haberleşir.

Yazılım topladığı verileri excelde işlemeye uygun bir formatta kayıt eder ve ilgili kaydı gösterir.

Ölçüm sonuçlarının otomatik kayıt altına alınması sebebiyle, operatör kaynaklı hatalar ortadan kalkar.

Özellikler	UVE HİDROLİK KUVVET KALİBRASYON MAKİNALARI
Özellikler	HKKM-200	HKKM-500	HKKM-1000	HKKM-2000	HKKM-5000
Kapasite max. ( kN )	200	500	1000	2000	5000
L x F ( mm )	1870x450	2330x480	2450x480	3150x640	3550x815
Kefe Ağırlığı (kg)	160	340	420	1100	2080
Kalibrasyon Modu	Basma yönü ve Çekme yönü
Kullanım	Manuel, Otomatik
Kontrolcü Hızı	0-20 mm/sn
Tam Kapasiteye çıkma süresi	0-30 sn
Yazılım	UVESOFT-HKKM V3.0
Besleme Gerilimi	220 V / 50-60 Hz
Yük Hücresi	Referans Yük Hücresi Tanımlayabilme
Standartlar	ASTM E74 ,ISO 376 ve Prosedür oluşturabilme
Tahrik Sistemi	23 Bit çözünürlük Servomotor
