Çekme Test Cihazı (Universal Testing Machine) Nedir? Nasıl Çalışır? Hangi Standartlara Uygundur?

Giriş

Çekme test cihazı (Universal Testing Machine – UTM), malzemelerin mekanik dayanımını ölçmek için kullanılan temel kalite kontrol ekipmanlarından biridir. Metal, plastik, kompozit, kauçuk, tekstil, tel ve bağlantı elemanları gibi birçok farklı malzemenin çekme dayanımı, kopma uzaması ve elastik özellikleri bu cihazlar ile belirlenir.

Özellikle otomotiv, savunma sanayi, medikal üretim, inşaat ve plastik enjeksiyon sektörlerinde ürün güvenliği açısından çekme testleri zorunlu kalite kontrol prosedürüdür.

Çekme Testi Nedir?

Çekme testi, bir numunenin kontrollü bir kuvvet altında kopana kadar çekilmesi prensibine dayanır. Test sırasında aşağıdaki veriler elde edilir:

• Akma dayanımı (Yield Strength)

• Çekme dayanımı (Tensile Strength)

• Kopma dayanımı

• Elastik modül (Young Modülü)

• % Uzama

• Gerilme – Birim Uzama Eğrisi

Bu değerler malzemenin gerçek kullanım koşullarındaki davranışını simüle eder.

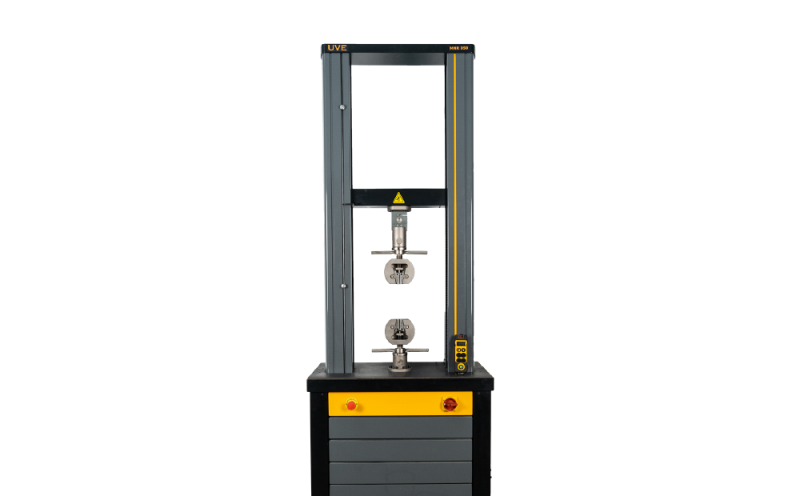

Çekme Test Cihazı Nasıl Çalışır?

Bir çekme test cihazı temel olarak şu bileşenlerden oluşur:

1. Yük hücresi (Load Cell)

2. Hareketli travers sistemi

3. Numune tutucu çeneler

4. Servo motor veya vidalı tahrik sistemi

5. Test kontrol ve analiz yazılımı

Numune çenelere sabitlenir ve belirlenen hızda çekilir. Yük hücresi kuvveti ölçerken, sistem uzama miktarını kaydeder. Tüm veriler yazılım aracılığıyla grafiksel olarak analiz edilir.

Çekme Test Cihazı Teknik Özellikleri (Örnek)

• Maksimum Kapasite: 1 kN – 1000 kN

• Test Hız Aralığı: 0.01 – 1000 mm/dk

• Ölçüm Hassasiyeti: ±%0.5

• Yük Hücresi Sınıfı: Class 0.5 / 1

• Veri Toplama Frekansı: 1000 Hz

• Yazılım: Gerilme-uzama analizi, raporlama, veri export

Hangi Standartlara Uygundur?

Uluslararası kalite kontrol süreçlerinde çekme testleri belirli standartlara göre yapılır. En yaygın standartlar şunlardır:

• ISO 6892-1 (Metaller için çekme testi)

• ASTM E8 (Metal malzemeler)

• ISO 527 (Plastikler)

• ASTM D638 (Plastik çekme testi)

• ISO 37 (Kauçuk)

Standart uyumluluğu, özellikle ihracat yapan firmalar için kritik öneme sahiptir.

Hangi Sektörlerde Kullanılır?

Çekme test cihazları geniş bir kullanım alanına sahiptir:

Otomotiv Sektörü

Şasi parçaları, bağlantı elemanları, sac metal bileşenler.

Plastik ve Polimer Üretimi

Enjeksiyon parçaları, plastik hammaddeler.

İnşaat ve Yapı Malzemeleri

Çelik donatı, ankraj elemanları.

Kablo ve Tel Üretimi

Bakır, alüminyum iletken testleri.

Kompozit Malzemeler

Karbon fiber, cam elyaf ürünler.

Çekme Test Cihazı Seçerken Nelere Dikkat Edilmeli?

• Test edilecek maksimum kuvvet

• Numune boyutları

• Uygulanacak test standartları

• Yazılım özellikleri

• Kalibrasyon ve servis desteği

• Yedek parça temini

Yanlış kapasite seçimi hem maliyet kaybına hem de ölçüm hatalarına neden olabilir.

Kalibrasyon ve Doğrulama

Çekme test cihazlarının düzenli olarak kalibre edilmesi gerekir. Kalibrasyon işlemleri ISO 7500-1 standardına göre yapılmalıdır.

Periyodik kalibrasyon:

• Ölçüm güvenilirliğini artırır

• Akreditasyon süreçlerinde gereklidir

• Denetimlerde zorunludur

Sık Sorulan Sorular (SSS)

Çekme test cihazı fiyatı neye göre değişir?
Kapasite, yazılım özellikleri, motor sistemi ve otomasyon seviyesi fiyatı belirler.

Universal testing machine ile başka testler yapılabilir mi?
Evet. Basma, eğme ve yapışma testleri de yapılabilir.

Yerli üretim cihazların avantajı nedir?
Hızlı servis, uygun yedek parça ve maliyet avantajı sağlar.

Kalibrasyon sıklığı ne olmalıdır?
Genellikle yılda 1 kez önerilir.

Sonuç

Çekme test cihazı, kalite kontrol süreçlerinin temel ekipmanlarından biridir. Doğru kapasite, uygun standart uyumu ve güçlü analiz yazılımı ile üretim süreçlerinde güvenilirlik sağlar.

Uzun vadeli performans ve doğru ölçüm için teknik destek, kalibrasyon ve satış sonrası hizmetler büyük önem taşır.
